安颜色分类：定制其他电压,48V转900-1安电子EE110新款前级升压模块逆变器前级板
48V 9100W
输入电压：48V
最大电流：150-210A
额定功率：9100W
电压输出：430-800Ｖ/ 860-1600V 5档
板子重量：6Kg
板子尺寸：345*230*120mm

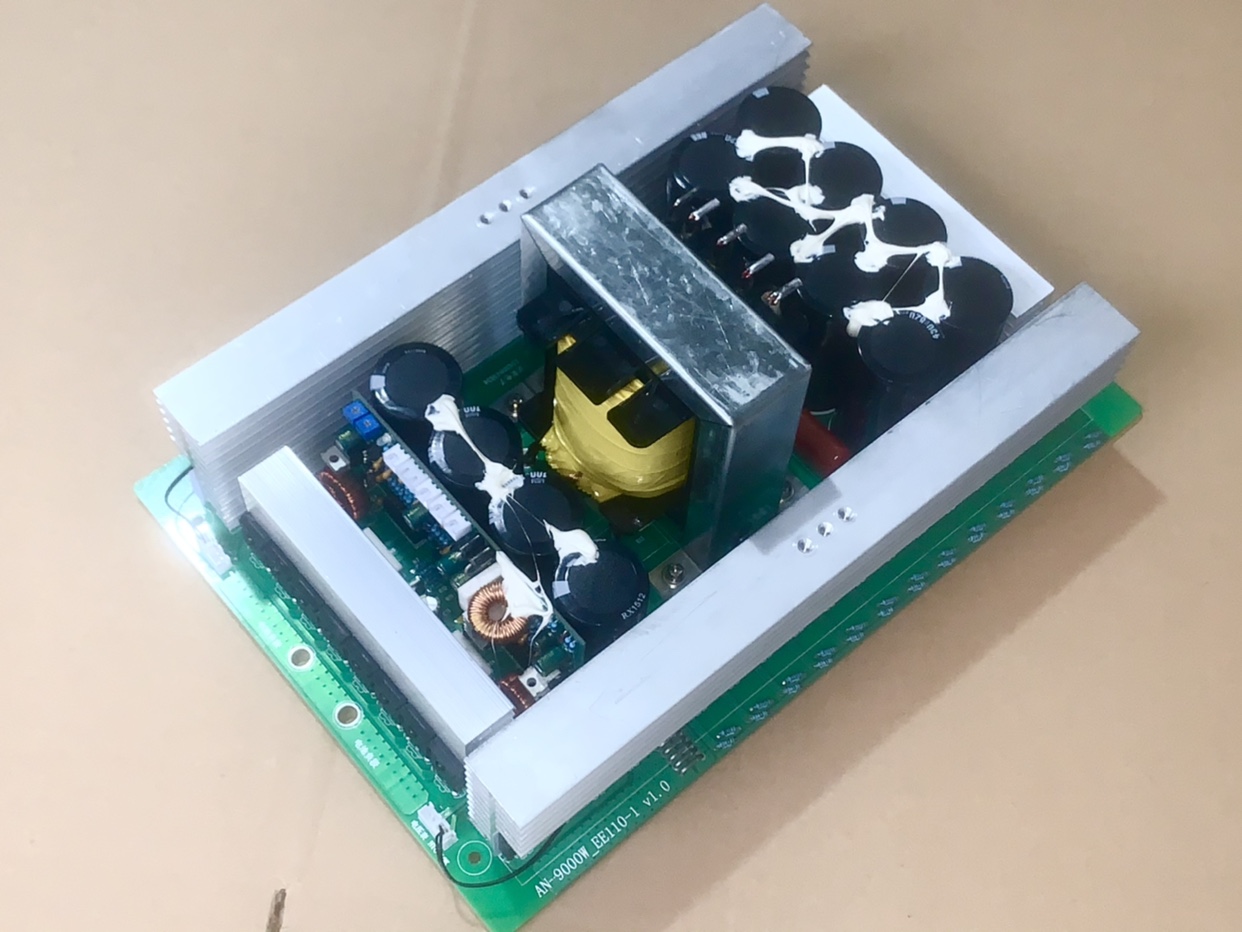

      前级板设计有电流表电压表显示插座。低压输入部分采用反接管8个 总开关管8个 功率管26个 4个10000UF牛角电容滤波 夹电池无火花 驱动板上有过流保护微调 电流表微调 驱动板提供12Ｖ4A工作和风扇电流

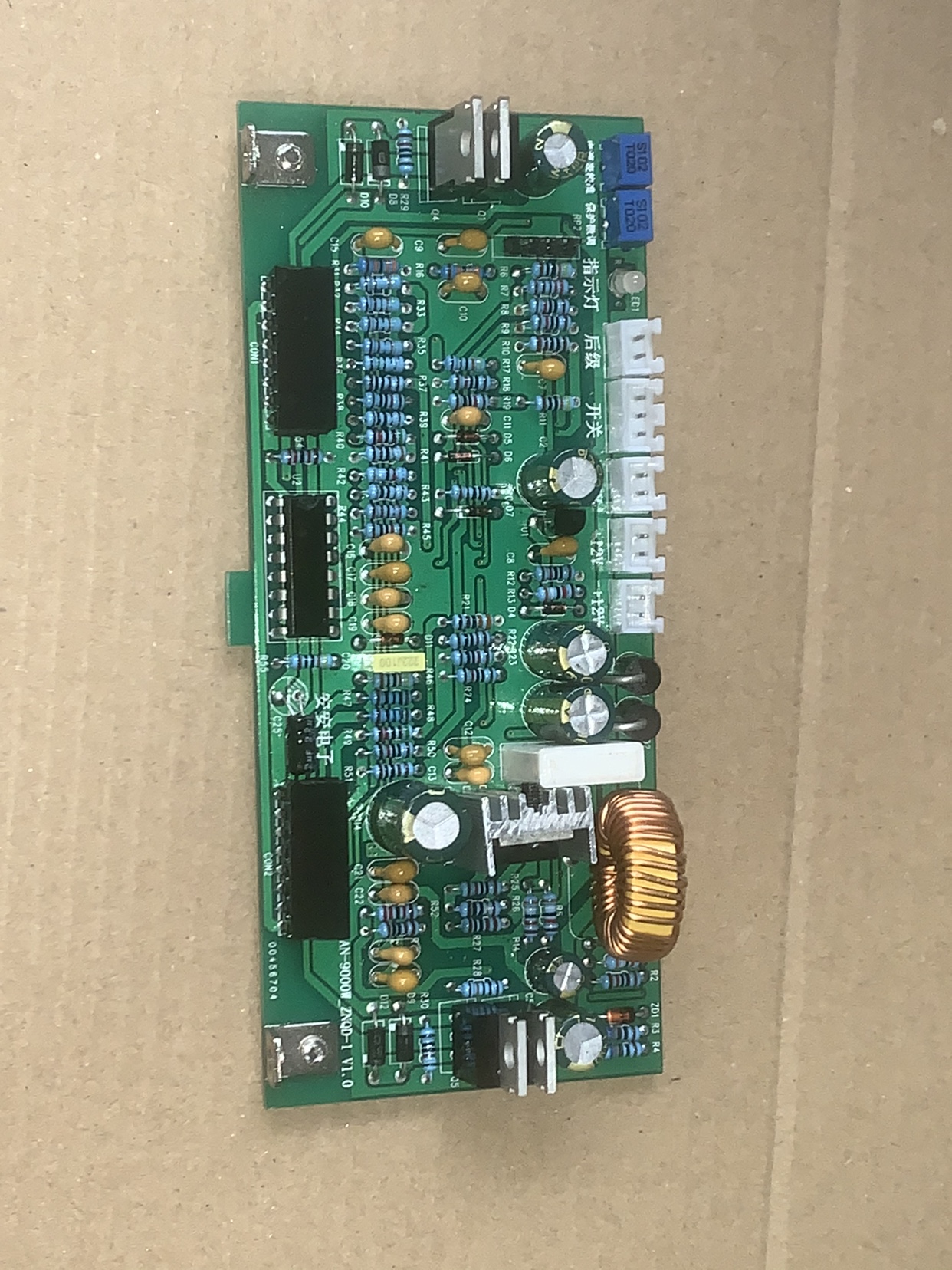

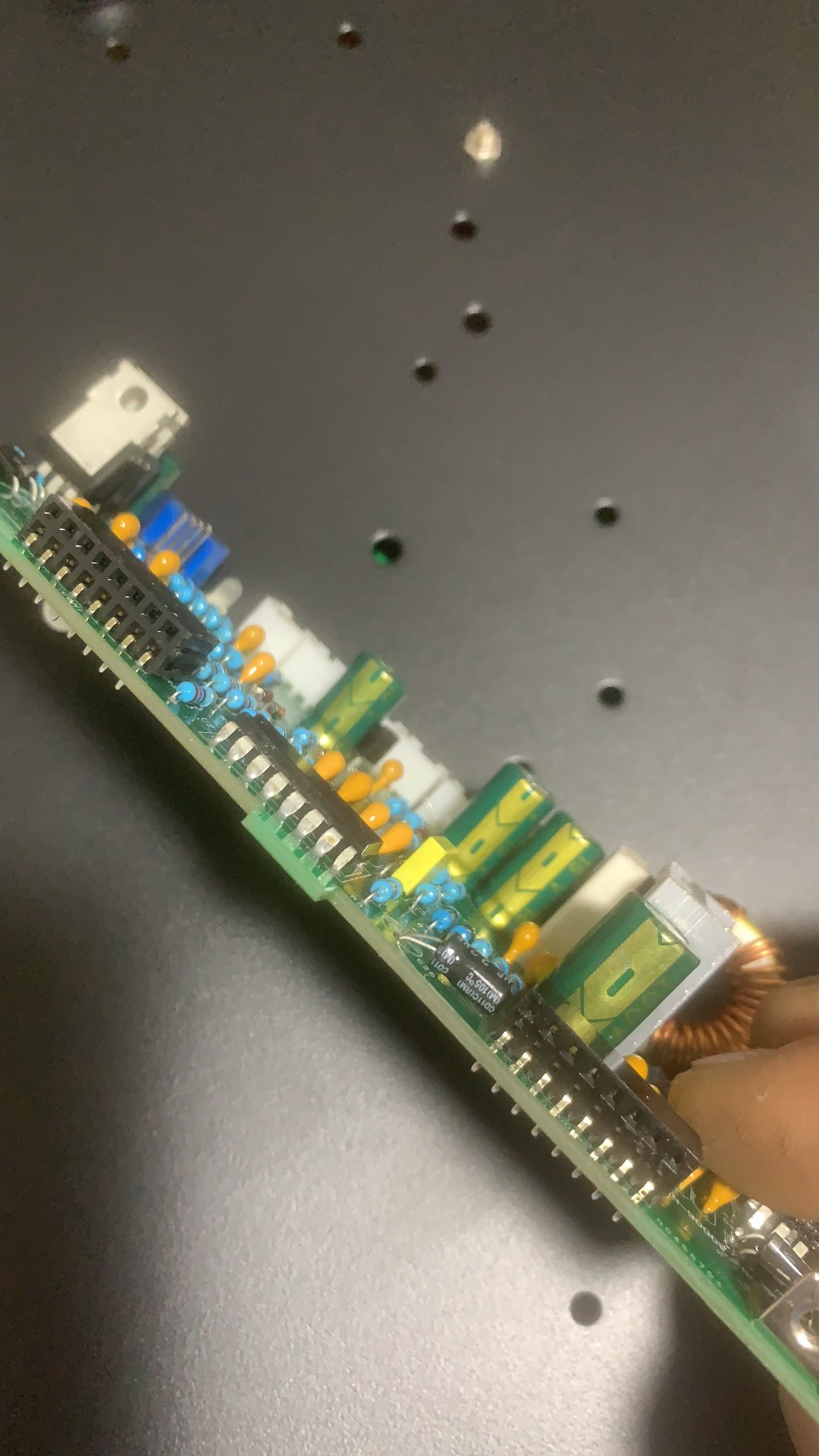

主变压器采用EE110加厚磁芯，初级铜带绕制，次级高温纯铜线。 驱动和主板采用双磁环隔离驱动，有效保护驱动板。驱动板元件采用插件安装，与主板连接插拔式设计，用螺丝固定，维修更换非常方便，安装在反接管背后，防止风扇把水吹到上面导致腐蚀损坏。
高压部分用 8个75A快恢复二极管整流  8个820UF储能电容
430-800的是2串4并 860-1600Ｖ是4串2并。

1.前级主板连上电池 ，如果驱动的主供电12Ｖ电压正常（10-14V），48Ｖ板绿闪4下，否则是红灯闪4下.

2.开始对大滤波电容充电，充电时红灯快闪，充满灯灭一下进入工作状态。
3.以下是工作状态指示
绿灯常亮—-电池电压正常 无故障
绿灯闪烁—-电池电压低 闪越快电压越低
红灯快闪—-电池电压严重不足

 LED保护状态指示：
红灯闪1下—-超载保护
红灯闪2下—-过流保护
红灯闪3下—-短路保护
红灯闪4下—-过温保护
红灯闪5下—-过压保护
红灯闪6下—-欠压保护

LED锁死状态指示
1绿1红闪—-板识别电阻错误（主板电压识别，驱动板自动识别主板是否正常）
1绿2红闪—-电池电压过高错误（超过前级最高输入电压）
1绿3红闪—-软启动充电故障（滤波电容、场效应管可能有短路）
1绿4红闪—-短路保护锁死（连续超过3次短路保护）
1绿5红闪—-过载保护锁死（连续超过3次过载保护）
1绿6红闪—-过流保护锁死（连续超过10次过流保护）
断开电池，等待几秒自动恢复。


备注：测试前级板时，必须把高压整流部分接好。主板不接整流，不工作。
