面板介绍

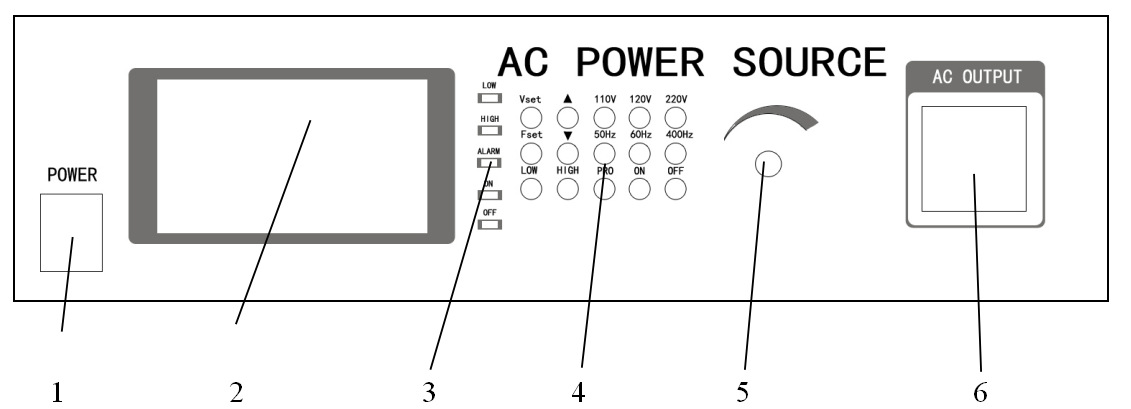

台式机箱前面板示意图 立式机箱前面板示意图

 1、电源工作开关（台式机箱）

  2、电压、电流、频率、功率、功率因数等显示窗口，显示设定参数和输出参数

  3、输出状态指示

  4、15个按键设定

  5、输出调节飞梭旋钮

  6、输出插座（台式机箱）

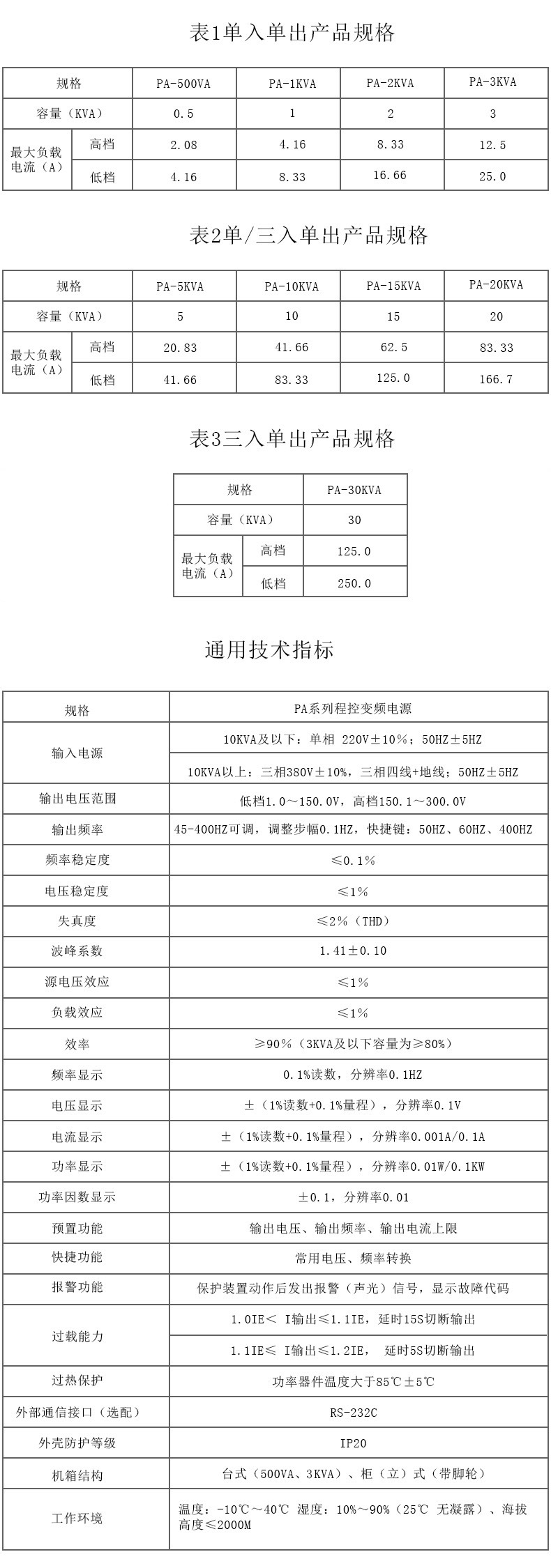

主要技术参数

产品特点


• 高频SPWM硬件调整技术，反应速度快，输出稳定
• 大功率MOS/IGBT驱动，运行可靠，过载能力强
• 适用于阻性、感性、整流性等各种负载
• 具有过热、过流、短路等异常状况保护功能
• 具有参数记忆功能，快捷键操作方式，使用简单方便
• 电源电压在线可调，输出频率可任选
• 采用高亮LCD显示，清晰醒目，可视角度大，方便生产线使用
• 具有RS232通讯接口，波特率可达9600



主要用途及适用范围



• 专业实验室（EMI/EMC/安规）
• 制造厂（品质保证/寿命测试）
• 外销产品测试，模拟各国电网
• 产品研发测试



产品特征与工作原理



• 采样硬件波形合成和PID控制，输出波形稳定，反应速度快
• 采用硬件和软件结合的功率器件保护方式，保护迅速可靠

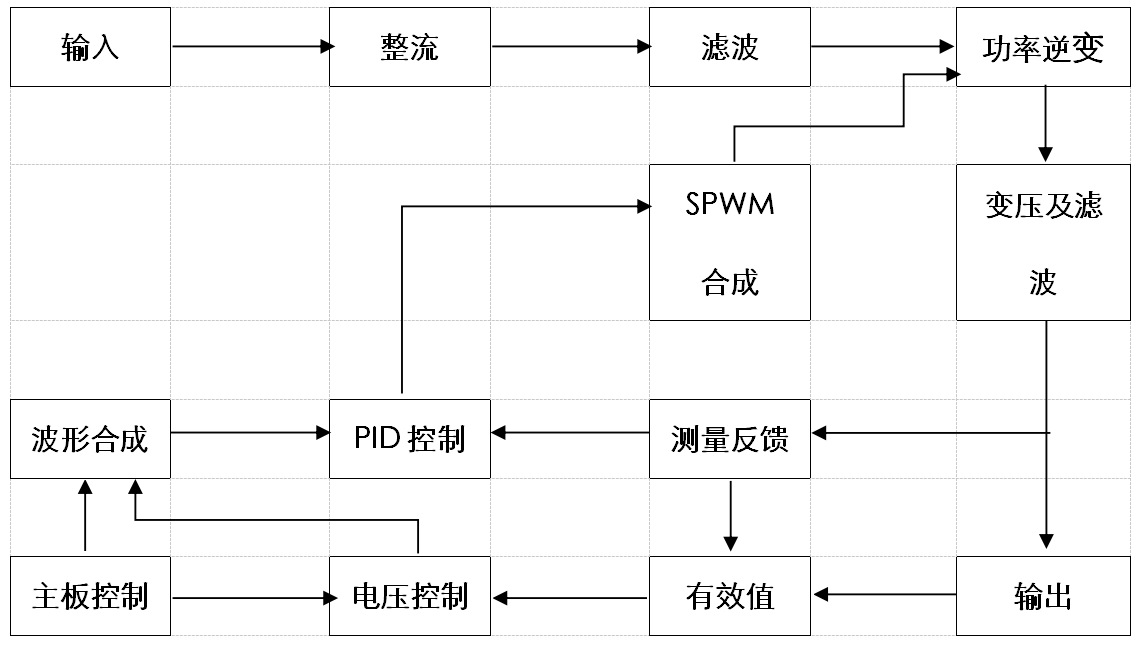

• 工作原理框图如下：

• 故障分析与排除

• 故障现象	原因分析	排除方法
  通电后，输入开关灯不亮	1、电源未插好   2、保险管烧断	1、检查电源是否接触良好  2、切断电源，更换保险
  显示乱码	电网有大的冲击负载运行，例如电 焊机，可控整流设备；雷电造成	关掉电源，重新启动
  报警，显示0X.0	按故障代码查找故障原因 01.0-短路保护 02.0-过热保护 03.0-过流保护	排除相应故障电路，重新启动，如果是过热保护， 应待机5分钟后再继续工作





  日常维护、保养



• 定期进行电源机箱、面板的清洁工作，防止电源输入输出端口出现灰尘聚集现象
• 请勿在电源上面放置较重的杂物和盛有液体的容器
• 应避免电源遭受雨水浸淋和日光直接照射
• 应避免电源工作在周围有挥发性可燃液体、腐蚀性液体、导电纤维粉尘较多的场所
